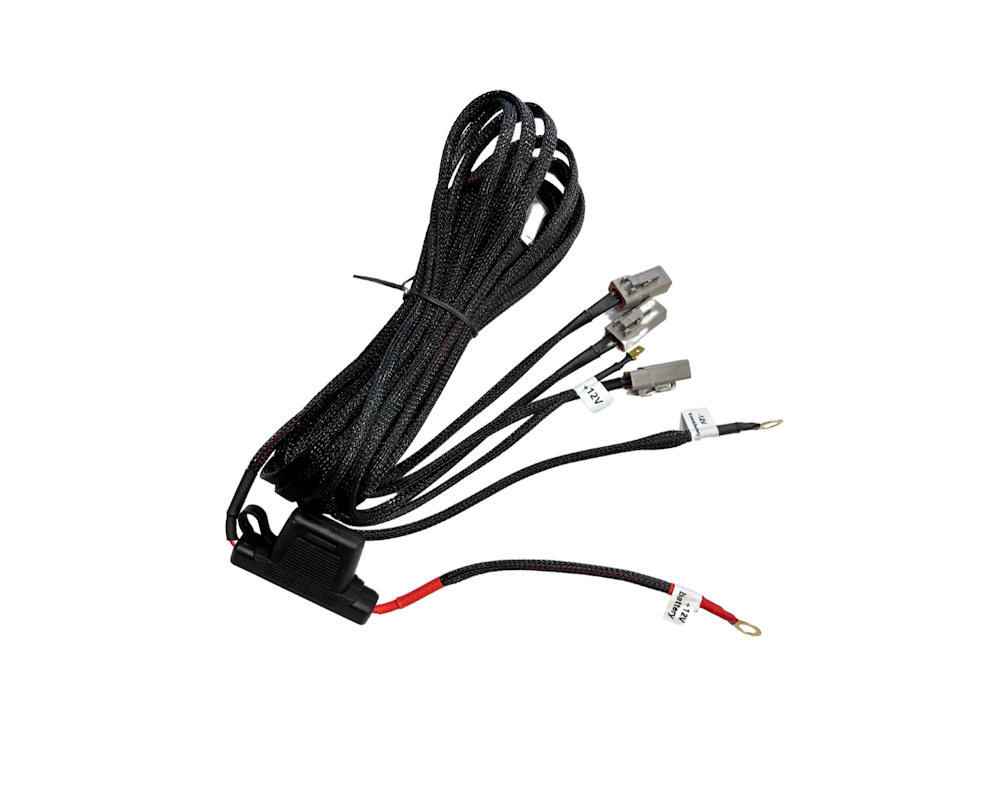

Relakabelsats Pro Heavy Duty 12V - 3 x DTP-kontakt

Reläkabelsats Pro Heavy Duty 12V

Komplett lösning för extraljus och LED-ramper med 3 st. DTP-kontakter.

Pro Heavy Duty ledningssats (reläkablage) av högsta kvalitet för minimalt spänningsfall och bästa effekt för inkoppling av LED-extraljus med mycket hög strömförbrukning som våra extraljus V-Sight Rage och V-Sight Punisher V2. Reläkabelsatsen passar även andra märken än våra egna.

Reläkablaget har inbyggd säkringshållare med 60A säkring samt 80A relä. Passar 12V-system.

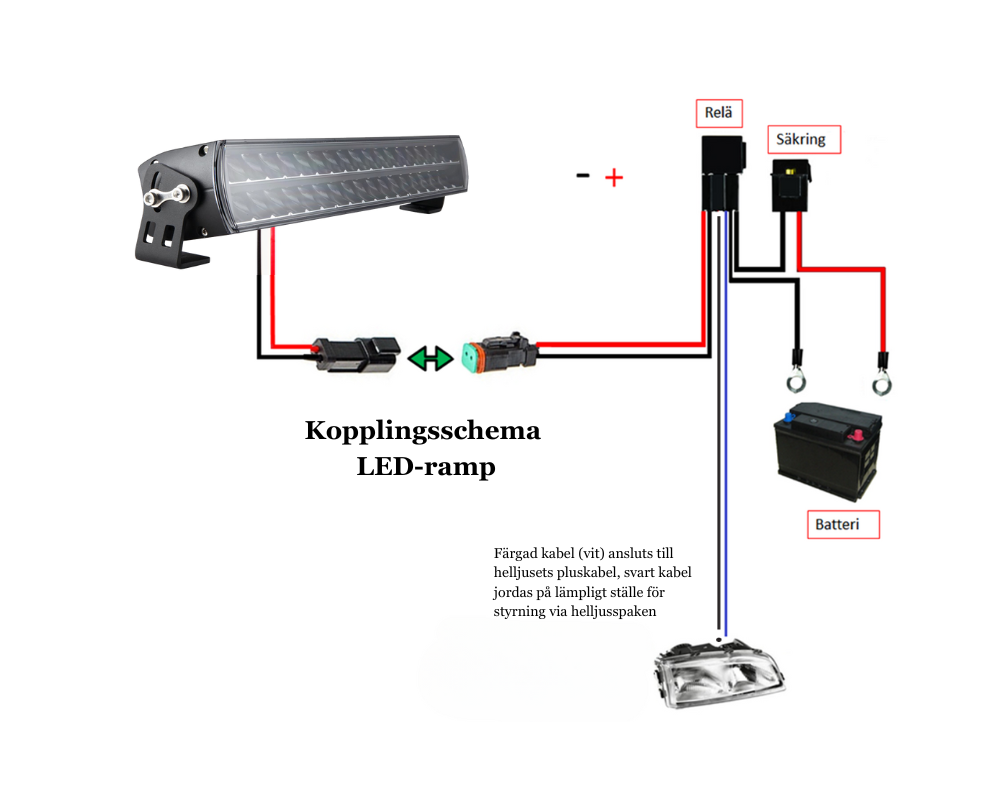

Kopplingsschema:

Strömkälla: Anslut den röda kabeln (+) och den svarta kabeln (-) till fordonets strömkälla, såsom kopplingsbox eller batteri.

DTP-anslutning: Fäst kabeln till ljusrampens DTP-kontakt och anslut den till extraljusets motsvarande kontakt.

Styrström: Koppla den vita kabeln(+) till fordonets helljussignal. För bästa resultat, rekommenderar vi att du använder en vattentät skarvhylsa med krympslang alt. "strömtjuv" för att säkra skarven på pluskabeln. Detta kommer att aktivera LED-ljusrampen samtidigt som helljuset är tänds upp.

Reläkabelsatsen Pro Heavy Duty har ett högeffektsrelä och en starkare säkring för att klara av mer effekt och kommer med tre DTP-anslutningar. Strömmatning sker med 10 AWG kabel och varje DTP anslutningskabel har standard 14 AWG. Varje anslutning klarar 25A i kontenuerlig ström med maxeffekt på 280W per kontakt (dock max 600W totalt på hela kablaget).

Passar de flesta fordon med 12V. För inkoppling av tre extraljus. Vill man endast koppla in två extraljus så utesluter man då endast en av kablarna fram.

Specifikationer
Relä: 80A 12V
Säkring: 60A
Kontakt: 3 x DTP
Kapacitet: 600W (280W per kontakt)
Längd: 2,5m (1,5 m mellan relä och kontakt)
